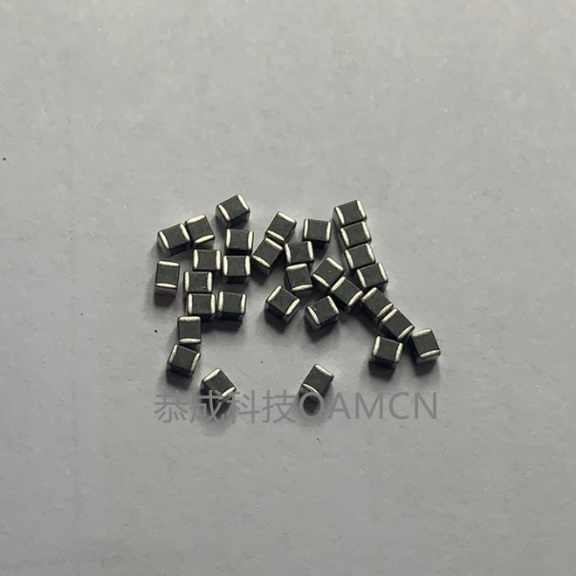

疊層(ceng)貼片壓(ya)敏電阻是貼片封裝的壓(ya)敏電阻器，封裝尺寸(cun)從0201到4032，采用半導體陶瓷(ci)工藝(yi)制(zhi)成(cheng)，具備(bei)體積小(xiao)、SMT效(xiao)率高、響應時間短、工作溫度高、保(bao)護(hu)能力強的(de)優勢，適用(yong)于電(dian)(dian)子產品的(de)靜電(dian)(dian)防護(hu)以及電(dian)(dian)子設備雷(lei)擊浪涌的(de)防護(hu)，用(yong)于抑制(zhi)各種瞬態事(shi)件，包(bao)括(kuo) IEC61000-4-2、IEC61000-4-5 規定(ding)的(de)和其他(ta)用(yong)于電磁兼容性(xing)(EMC)標(biao)準的瞬態事件(jian)。

      隨著LED大規模(mo)進(jin)入商業和家庭照明，以(yi)及LED生產廠(chang)家競爭的加劇，市場上對LED燈的性(xing)能(neng)、價(jia)格和可靠性(xing)的要求不斷提(ti)高。為了降(jiang)低(di)成本，高壓線性(xing)恒(heng)流IC 方(fang)案開(kai)始(shi)普及，此方(fang)案無需(xu)高(gao)頻變(bian)壓(ya)器，部分(fen)方(fang)案無需(xu)電解電容，簡化了燈(deng)具的工藝流(liu)程，也達到(dao)了直接(jie)用(yong)市電驅動LED的目的，成本也(ye)得以(yi)大(da)大(da)的降低。

      電(dian)(dian)網浪涌、短路(lu)或過(guo)載等引起的瞬態過(guo)電(dian)(dian)流以(yi)及電(dian)(dian)網電(dian)(dian)壓波動、感性負載開關導致等產生的瞬態過(guo)電(dian)(dian)壓都會導致LED燈珠或IC損壞，通過并聯(lian)接入壓(ya)敏電阻(zu)(zu)可以阻(zu)(zu)斷過電壓(ya)/過(guo)電流的瞬態(tai)干擾，使(shi)燈珠和IC保持正常工(gong)作，提高(gao)了(le)LED使用壽命和可靠性(xing)。

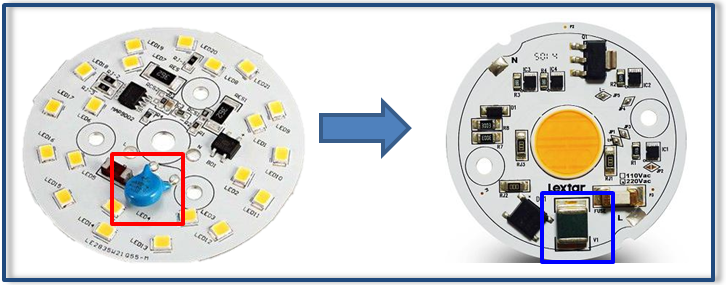

      目前(qian)LED行業對于(yu)體(ti)積較小的各種燈(deng)(deng)(deng)(deng)絲燈(deng)(deng)(deng)(deng)、球泡(pao)燈(deng)(deng)(deng)(deng)、平板燈(deng)(deng)(deng)(deng)等，都開始采用光(guang)電(dian)一體(ti)化高壓線性方(fang)案，電(dian)子元件(jian)(jian)和燈(deng)(deng)(deng)(deng)珠同(tong)時集成在鋁基(ji)板上(shang)，意味著必(bi)須(xu)(xu)全(quan)部元件(jian)(jian)貼片(pian)化，因此作為保護器件(jian)(jian)的壓敏電(dian)阻也必(bi)須(xu)(xu)隨之(zhi)采用貼片(pian)式元件(jian)(jian)。恭成科技(ji)原廠批量生產的適(shi)用于(yu)LED照明交流電源保護的疊(die)層貼(tie)片式壓敏(min)電阻，從尺寸0604到1812，具備厚(hou)度薄、體(ti)積小(xiao)、通流(liu)量(liang)大(da)的特點，可以(yi)(yi)替(ti)代插件(jian)壓敏電阻，配合(he)保險絲、電阻、橋堆之后(hou)可以(yi)(yi)滿(man)足1KV以上的組合(he)波(bo)測試，足(zu)(zu)夠(gou)滿(man)足(zu)(zu)LED防(fang)護需求(qiu)。并(bing)且由于(yu)是(shi)純陶(tao)瓷體結構，貼片(pian)壓敏(min)電阻(zu)可以耐受(shou)最高125℃的工(gong)作溫度，具備阻燃絕(jue)緣性好、焊接性能優、響應(ying)速度快，限制電(dian)壓(ya)低(di)，保護效果(guo)好的優勢(shi)。

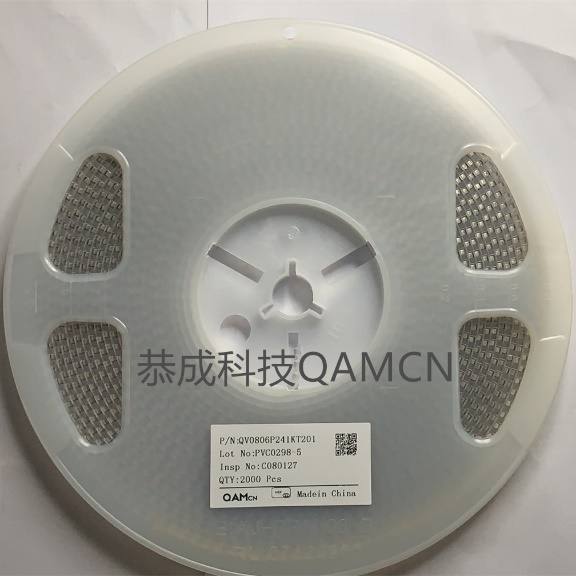

      恭成科技LED專用疊層貼(tie)片式高(gao)壓(ya)壓(ya)敏(min)電阻，已經廣(guang)泛應用于幾(ji)大LED生產廠家，并(bing)且取得了客戶(hu)的一致認可，是目前市(shi)場上性(xing)價比較高的貼片壓敏電阻(zu)供應商，市(shi)場份額在穩步提升。

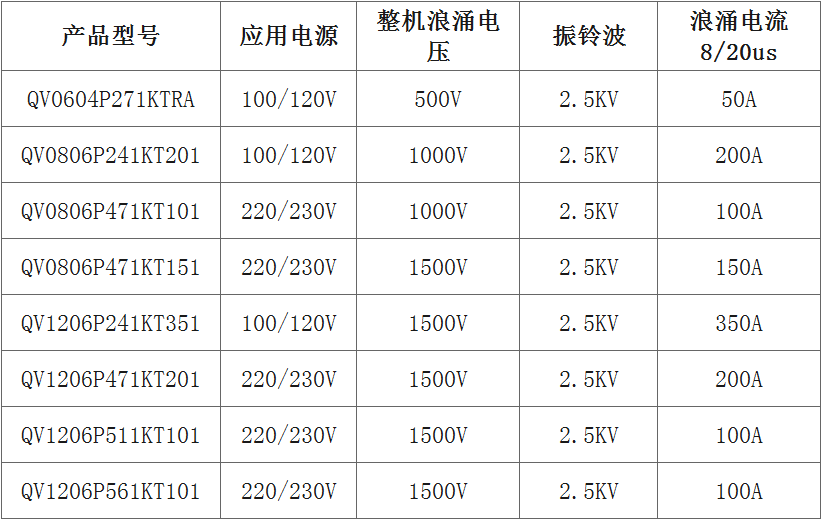

LED方(fang)案(an)設計(ji)上，根(gen)據(ju)我司QV-P系(xi)列貼片(pian)壓敏電阻各型號浪涌(yong)防護能力分(fen)別(bie)選型，可以單獨使用(yong)或并聯組合使用(yong)。
