陶瓷PTC貼片熱敏電阻(CPTC)介紹:

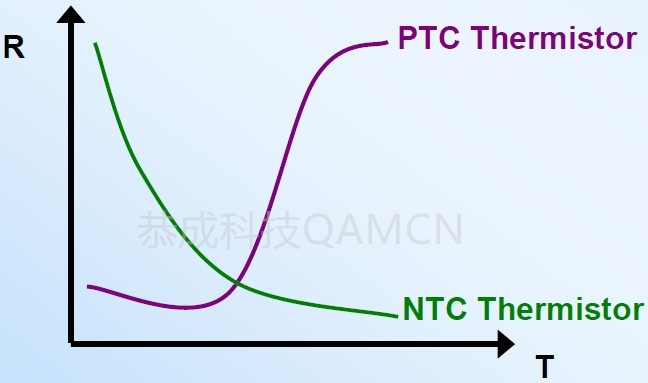

熱敏電阻器(Thermistor)是一種電阻值對溫度極為靈敏的半導體元件,又可分為負溫度系數(NTC)熱敏電阻和正溫度系數(PTC)
熱(re)敏(min)電(dian)阻(zu)。
NTC:Negative Temperature Coefficient. 溫度上升,阻值下(xia)降;
PTC:Positive Temperature Coefficient. 溫(wen)度(du)上升高于轉換溫(wen)度(du)點(dian),阻值上升
CPTC:Ceramic Positive Temperature Coefficient Thermistor(陶瓷(ci)型正溫度系(xi)數(shu)熱敏電阻),是以半導(dao)體(ti)陶瓷(ci)材料設(she)計的一種熱
敏(min)電阻(zu),主(zhu)要材料是碳酸鋇,并添加(jia)(jia)少量稀土、受主(zhu)元素以及玻璃等添加(jia)(jia)劑,經(jing)過高(gao)溫燒結形成具(ju)有(you)溫度敏(min)感性的半(ban)導體電阻(zu)。在居
里溫度(du)以下(xia)具有(you)小電阻,超過(guo)(guo)居里溫度(du)時(shi),阻值(zhi)隨溫度(du)升高(gao)呈階躍性的增高(gao),用于線路中過(guo)(guo)熱傳(chuan)感,起到過(guo)(guo)熱和過(guo)(guo)流保(bao)護作(zuo)用。
過熱保護:由于溫度變(bian)化引(yin)起的(de)電(dian)(dian)阻急劇變(bian)化,可使(shi)用(yong)與PTC熱敏電(dian)(dian)阻串聯連接的(de)電(dian)(dian)路在多個(ge)區(qu)域實現精(jing)確探測(ce)過熱。可用(yong)于FET、功(gong)率(lv)
IC和其它(ta)發熱區域的過熱檢測。
過流(liu)保護:當異常(chang)電流(liu)通過時,PTC陡(dou)然發熱,阻值快速上升至(zhi)高阻態,從而限制或阻斷電流(liu)(liu),保護(hu)電路不受損壞。電流(liu)(liu)恢復正(zheng)常后,
PTC也(ye)降至初始低(di)阻(zu)態,電路(lu)恢(hui)復正常工(gong)(gong)作。其工(gong)(gong)作原理與保險絲相似,并(bing)且可以重復使用。
貼片PTC熱(re)敏電阻(表面貼裝型陶瓷正溫度系數熱(re)敏電阻),采用具(ju)有(you)(you)優異可(ke)(ke)靠(kao)性及性能(neng)的(de)陶瓷材(cai)料(liao)制成的(de)貼片式元件。具(ju)有(you)(you)高可(ke)(ke)靠(kao)性
和快(kuai)速保護特點,使(shi)設備(bei)變得更安(an)全(quan)且免維護。與具(ju)有(you)相(xiang)同特性的有(you)機PTC元件(PPTC)和片式電阻器相(xiang)比,陶瓷(ci)貼片PTC熱敏電阻具(ju)有(you)
更高的可靠性,且貼裝后電性變化較小,使用壽命長。這有助于客戶縮小設備尺寸和提高性能。
CPTC貼片熱敏電阻特征:
1)瓷(ci)體表面采用玻璃(li)包封,耐潮濕性能好,可靠性與穩定性高;
2)體積(ji)小,無引線,焊接性能優良(liang),適合(he)高密度表面(mian)貼裝(zhuang);
3)可減(jian)少IC端口數(shu),促進設(she)備(bei)小型化;
4)利用(yong)電(dian)氣阻抗(kang)急(ji)速變化特(te)性,具有良好的抗(kang)噪(zao)性。
CPTC貼片熱敏電阻應用:
1)過熱(re)傳(chuan)感:開關電(dian)源、混合(he)電(dian)路(lu)中功率晶(jing)體管、功率LED和功率IC的過熱(re)傳(chuan)感;
2)液晶電視機、數碼相機、音響等視聽設備的(de)過熱傳感;
3)電腦、打印機、掃描儀(yi)、復印機等信息設(she)備的過熱傳感;
4)傳真機、手機、耳機、移動(dong)電話基站等通訊設備的過(guo)熱傳感;
5)汽(qi)車儀表、驅動引擎控制ECU、ABS系統(tong)等汽(qi)車電(dian)子設(she)備的(de)過(guo)熱傳感;
6)冰箱、空調、洗(xi)衣機、照明設(she)備等家用電子(zi)設(she)備的過熱傳(chuan)感(gan)。
CPTC貼片熱敏電阻電性參數:
型號 | 居里溫度 (℃) | 傳感溫度 (4.7kΩ) (℃) | 傳(chuan)感(gan)溫(wen)度 (47kΩ) (℃) | 允許電(dian)壓 (V) | 電阻值(zhi)(25℃) (Ω) | 工作溫度范(fan)圍 (℃) |
CPS0603X471Q120 | 120 | 135±5℃ | 150±7℃ | 32 | 470±50% | -20~160 |
CPS0603X471Q110 | 110 | 125±5℃ | 140±7℃ | 32 | 470±50% | -20~150 |
CPS0603X471Q100 | 100 | 115±5℃ | 130±7℃ | 32 | 470±50% | -20~140 |
CPS0603X471Q090 | 90 | 105±5℃ | 120±7℃ | 32 | 470±50% | -20~130 |
CPS0603X471Q080 | 80 | 95±5℃ | 110±7℃ | 32 | 470±50% | -20~120 |
CPS0603X471Q070 | 70 | 85±5℃ | 100±7℃ | 32 | 470±50% | -20~110 |
CPS0603X471Q060 | 60 | 75±5℃ | 90±7℃ | 32 | 470±50% | -20~100 |
CPS0603X471Q050 | 50 | 65±5℃ | 80±7℃ | 32 | 470±50% | -20~90 |
型號(hao) | 居里溫度 (℃) | 傳感溫度(4.7kΩ) (℃) | 允許電壓 (V) | 電阻值(25℃) (Ω) | 工作溫度范圍 (℃) |
CPS0805X471Q120 | 120 | 135±5℃ | 32 | 470±50% | -20~150 |
CPS0805X471Q110 | 110 | 125±5℃ | 32 | 470±50% | -20~140 |
CPS0805X471Q100 | 100 | 115±5℃ | 32 | 470±50% | -20~130 |
CPS0805X471Q090 | 90 | 105±5℃ | 32 | 470±50% | -20~120 |
CPS0805X471Q080 | 80 | 95±5℃ | 32 | 470±50% | -20~110 |
CPS0805X471Q070 | 70 | 85±5℃ | 32 | 470±50% | -20~100 |
