0805系列NTC貼(tie)片(pian)熱敏電阻介紹:
NTC熱(re)(re)敏電阻是一種由錳、鈷(gu)、鎳為主多種金屬氧化(hua)物為原料燒結(jie)而(er)成的陶瓷(ci)半導體(ti)感熱(re)(re)晶體(ti),對溫度變化(hua)的敏感度極高,其零功率
電阻值隨(sui)著(zhu)本體溫度升高(gao)而降低,隨(sui)著(zhu)溫度的升高(gao)電阻值呈指數關系下降,溫度系數高(gao)達(3~6%/℃),微小的溫度變化會引起(qi)很大

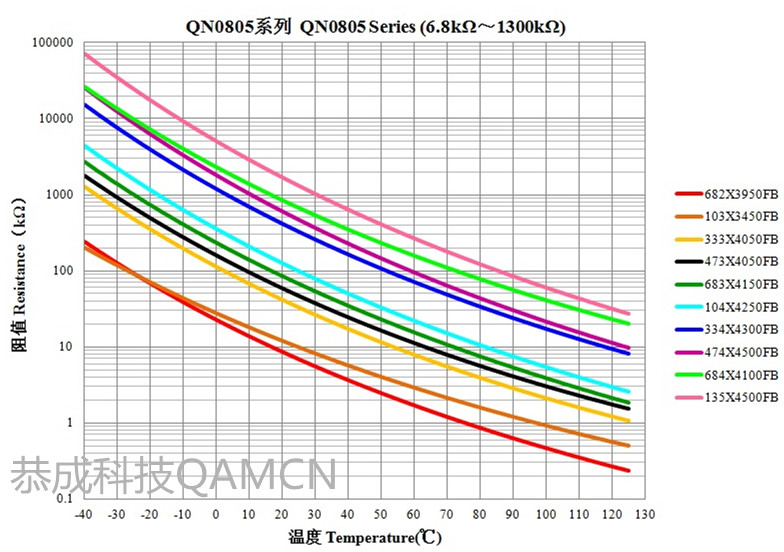

的電(dian)(dian)阻(zu)(zu)值變化。根據熱敏電(dian)(dian)阻(zu)(zu)的R-T阻(zu)(zu)值溫度曲線,可以(yi)測算(suan)出每一個溫度點(dian)精確的電(dian)(dian)阻(zu)(zu)值,在電(dian)(dian)路中(zhong)就(jiu)可以(yi)通過電(dian)(dian)阻(zu)(zu)值來實現溫度的
數字化對應,用來(lai)進(jin)行溫度的測量和控制。
NTC熱敏電阻因為其對溫(wen)度的(de)靈敏度高、可靠(kao)性(xing)好(hao)、互(hu)換性(xing)強、廉價、體積小(xiao)、容易加工(gong)成各種所需的(de)形狀(zhuang)和尺寸等優勢廣泛地應用
在(zai)家電、數碼(ma)通訊、汽車(che)、工(gong)業(ye)、醫(yi)療等(deng)領域(yu)內(nei),其主要功(gong)能是(shi)溫度(du)檢測(ce)及控制、溫度(du)補償、抑制浪涌電流(liu)、流(liu)體流(liu)量測(ce)試等(deng)作用。
0805系列NTC貼片熱敏電阻特點:
1) 體積小,無引線,焊接性(xing)能(neng)優良,適合高密度表(biao)面貼裝;
2) 瓷體(ti)表面采(cai)用玻璃包封,耐潮(chao)濕(shi)性(xing)(xing)能好,可(ke)靠性(xing)(xing)與(yu)穩定性(xing)(xing)高;
3) 工作溫度(du)范圍(wei)廣:-40℃~+125℃;
4) 高精度的電阻值(zhi)和B值(zhi)常(chang)數;
5) 符合RoHS環保標準
0805系列NTC貼片熱敏電阻應用范圍:

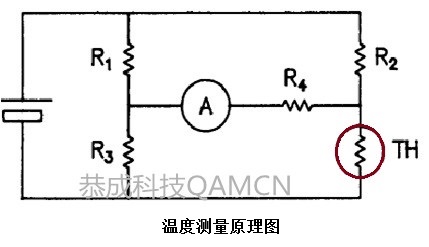

溫(wen)(wen)度(du)測量:電(dian)(dian)子溫(wen)(wen)度(du)計(ji)、電(dian)(dian)子萬(wan)年歷(li)、電(dian)(dian)子鐘溫(wen)(wen)度(du)顯(xian)示、電(dian)(dian)子禮品等;

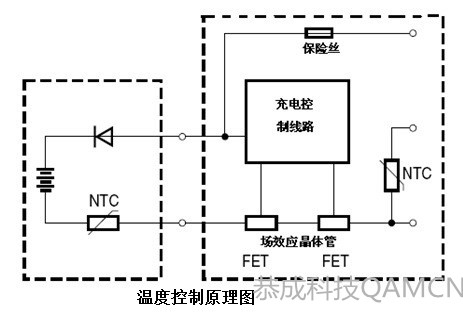

溫度控制:手機、汽車電話、筆記本電腦、智能穿戴設備等設備充電電池(chi)的(de)溫度傳感;
溫度(du)補償:移動通信設備(bei)的晶(jing)體(ti)管、IC和晶(jing)體(ti)振(zhen)蕩(dang)器的溫度(du)補償。
0805系列NTC貼(tie)片熱敏電阻性能參數:
型(xing)號(hao) | 電阻值(25℃) (kΩ) | B常數(25/50℃)(K) | B常數(25/85℃)(K) | 允許工作(zuo)電(dian)流 (25℃)(mA) | 耗(hao)散系數 (mW/℃) | 熱(re)時間常數 (s) |
QN0805X102F3650FB | 1.0 | 3650±1% | 3700 | 1.4 | 2.0 | <5 |
QN0805X152F3950FB | 1.5 | 3950±1% | 3987 | 1.1 | ||
QN0805X222F3450FB | 2.2 | 3450±1% | 3500 | 0.9 | ||
QN0805X222F3950FB | 2.2 | 3950±1% | 3987 | 0.9 | ||
QN0805X302F3450FB | 3.0 | 3450±1% | 3500 | 0.75 | ||
QN0805X302F3950FB | 3.0 | 3950±1% | 3987 | 0.75 | ||
QN0805X332F3450FB | 3.3 | 3450±1% | 3500 | 0.70 | ||
QN0805X332F3950FB | 3.3 | 3950±1% | 3987 | 0.70 | ||
QN0805X472F3500FB | 4.7 | 3500±1% | 3545 | 0.65 | ||
QN0805X472F3950FB | 4.7 | 3950±1% | 3987 | 0.65 | ||
QN0805X502F3500FB | 5.0 | 3500±1% | 3545 | 0.63 | ||
QN0805X502F3950FB | 5.0 | 3950±1% | 3987 | 0.63 | ||
QN0805X682F3500FB | 6.8 | 3500±1% | 3545 | 0.55 | ||
QN0805X682F3950FB | 6.8 | 3950±1% | 3987 | 0.55 | ||
QN0805X103F3380FB | 10 | 3380±1% | 3435 | 0.44 | ||
QN0805X103F3450FB | 10 | 3450±1% | 3500 | 0.44 | ||
QN0805X103F3570FA | 10 | 3520 | 3570±1% | 0.44 | ||
QN0805X103F3900FB | 10 | 3900±1% | 3935 | 0.44 | ||
QN0805X103F3950FB | 10 | 3950±1% | 3987 | 0.44 | ||
QN0805X153F3950FB | 15 | 3950±1% | 3987 | 0.36 | ||
QN0805X223F3950FB | 22 | 3950±1% | 3987 | 0.30 | ||
QN0805X223F4050FB | 22 | 4050±1% | 4100 | 0.30 | ||
QN0805X333F4050FB | 33 | 4050±1% | 4100 | 0.24 | ||
QN0805X473F4050FB | 47 | 4050±1% | 4100 | 0.20 | ||
QN0805X473F3960FA | 47 | 3920 | 3960±1% | 0.20 | ||
QN0805X473F4150FB | 47 | 4150±1% | 4210 | 0.20 | ||
QN0805X503F4150FB | 50 | 4150±1% | 4210 | 0.19 | ||
QN0805X683F4150FB | 68 | 4150±1% | 4210 | 0.16 | ||
QN0805X104F3590FB | 100 | 3535 | 3590±1% | 0.14 | ||
QN0805X104F3950FB | 100 | 3950±1% | 3987 | 0.14 | 2.0 | <5 |
QN0805X104F4100FA | 100 | 4050 | 4100±1% | 0.14 | ||
QN0805X104F4250FB | 100 | 4250±1% | 4310 | 0.14 | ||
QN0805X154F4250FB | 150 | 4250±1% | 4310 | 0.11 | ||
QN0805X154F4500FB | 150 | 4500±1% | 4582 | 0.11 | ||
QN0805X224F4300FB | 220 | 4300±1% | 4343 | 0.08 | ||
QN0805X224F4500FB | 220 | 4500±1% | 4582 | 0.08 | ||
QN0805X334F3950FB | 330 | 3950±1% | 3987 | 0.07 | ||
QN0805X334F4300FB | 330 | 4300±1% | 4343 | 0.07 | ||
QN0805X474F4000FB | 470 | 4000±1% | 4045 | 0.05 | ||
QN0805X474F4500FB | 470 | 4500±1% | 4582 | 0.05 | ||
QN0805X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0805X684F4500FB | 680 | 4500±1% | 4582 | 0.03 | ||
QN0805X135F4500FB | 1300 | 4500±1% | 4582 | 0.02 |
