0603系列NTC貼片熱敏電阻介紹:
NTC熱敏電阻是一種(zhong)由錳、鈷、鎳為主多(duo)種(zhong)金(jin)屬氧化(hua)(hua)物(wu)為原料燒(shao)結(jie)而(er)成的陶瓷半(ban)導體(ti)感熱晶(jing)體(ti),對溫(wen)度(du)變化(hua)(hua)的敏感度(du)極(ji)高(gao),其(qi)零功率
電(dian)阻(zu)值隨(sui)著(zhu)本體溫(wen)度(du)(du)(du)升高(gao)而降低(di),隨(sui)著(zhu)溫(wen)度(du)(du)(du)的(de)升高(gao)電(dian)阻(zu)值呈指數關系(xi)下降,溫(wen)度(du)(du)(du)系(xi)數高(gao)達(3~6%/℃),微小(xiao)的(de)溫(wen)度(du)(du)(du)變(bian)化會(hui)引起很大(da)

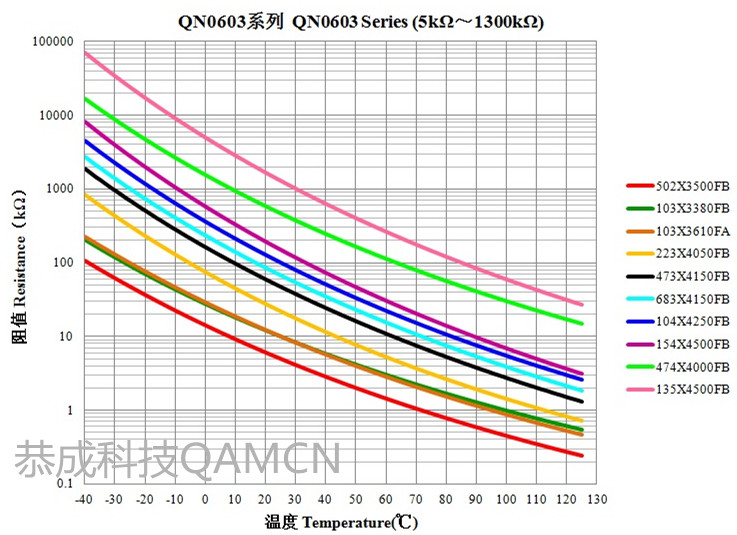

的(de)電(dian)阻(zu)(zu)值變化。根(gen)據(ju)熱敏電(dian)阻(zu)(zu)的(de)R-T阻(zu)(zu)值溫度(du)曲線,可以測(ce)算出每一個溫度(du)點精確的(de)電(dian)阻(zu)(zu)值,在電(dian)路中就可以通過電(dian)阻(zu)(zu)值來實現(xian)溫度(du)的(de)
數字化對(dui)應(ying),用來進行溫度的測量和控制。
NTC熱敏(min)電阻(zu)因為其對溫度的靈敏(min)度高、可靠性好、互(hu)換性強、廉(lian)價、體積小、容易加工成(cheng)各種所需的形(xing)狀(zhuang)和尺寸等優勢廣泛地應用
在家電、數碼(ma)通訊、汽車、工業(ye)、醫療等領域內,其主要(yao)功能是溫度(du)檢測(ce)及控制(zhi)、溫度(du)補償、抑制(zhi)浪涌電流、流體流量測(ce)試等作用。
0603系列NTC貼片熱敏電阻特點:
1) 體積小,無引線,焊接性能優良,適合高密度(du)表面貼裝;
2) 瓷(ci)體(ti)表面采用玻(bo)璃包(bao)封(feng),耐潮濕性(xing)能好,可靠(kao)性(xing)與穩定性(xing)高;
3) 工作溫度范圍廣:-40℃~+125℃;
4) 高(gao)精度的電阻值和(he)B值常(chang)數;
5) 符合RoHS環保標準
0603系列NTC貼片熱敏電阻應用范圍:

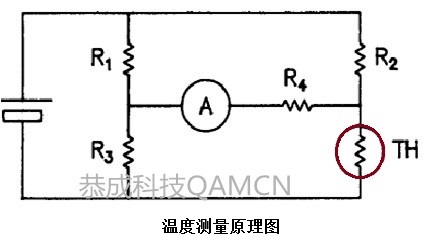

溫度(du)測量:電(dian)子溫度(du)計、電(dian)子萬年(nian)歷(li)、電(dian)子鐘溫度(du)顯示、電(dian)子禮品等;

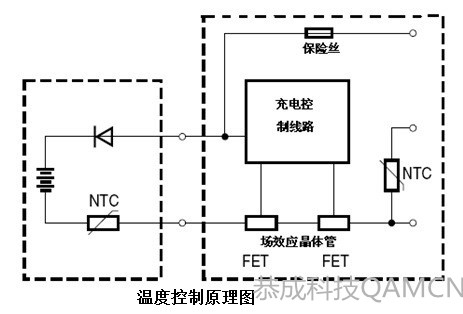

溫度(du)控制(zhi):手機、汽車電(dian)話、筆(bi)記本(ben)電(dian)腦、智能穿戴設(she)備(bei)等設(she)備(bei)充(chong)電(dian)電(dian)池的溫度(du)傳感;
溫度補(bu)償(chang):移動(dong)通信設(she)備的晶(jing)體(ti)管、IC和晶(jing)體(ti)振蕩器的溫度補(bu)償(chang)。
0603系列NTC貼(tie)片(pian)熱敏電阻性能參數:
型(xing)號(hao) | 電阻值(25℃) (kΩ) | B常數(25/50℃)(K) | B常(chang)數(25/85℃) (K) | 允許工作電流(liu) (25℃)(mA) | 耗散系數 (mW/℃) | 熱(re)時(shi)間常數 (s) |
QN0603X102F3650FB | 1.0 | 3650±1% | 3700 | 1.00 | 1.0 | <5 |
QN0603X152F3950FB | 1.0 | 3950±1% | 3987 | 0.81 | ||
QN0603X222F3450FB | 2.2 | 3450±1% | 3500 | 0.67 | ||
QN0603X222F3950FB | 2.2 | 3950±1% | 3987 | 0.67 | ||
QN0603X302F3450FB | 3.0 | 3450±1% | 3500 | 0.58 | ||
QN0603X302F3950FB | 3.0 | 3950±1% | 3987 | 0.58 | ||
QN0603X332F3450FB | 3.3 | 3450±1% | 3500 | 0.55 | ||
QN0603X332F3950FB | 3.3 | 3950±1% | 3987 | 0.55 | ||
QN0603X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0603X472F3950FB | 4.7 | 3950±1% | 3987 | 0.46 | ||
QN0603X502F3500FB | 5.0 | 3500±1% | 3545 | 0.44 | ||
QN0603X502F3950FB | 5.0 | 3950±1% | 3987 | 0.44 | ||
QN0603X682F3500FB | 6.8 | 3500±1% | 3545 | 0.38 | ||
QN0603X682F3950FB | 6.8 | 3950±1% | 3987 | 0.38 | ||
QN0603X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0603X103F3450FB | 10 | 3450±1% | 3500 | 0.31 | ||
QN0603X103F3610FA | 10 | 3550 | 3610±1% | 0.31 | ||
QN0603X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0603X103F3950FB | 10 | 3950±1% | 3987 | 0.31 | ||
QN0603X153F3950FB | 15 | 3950±1% | 3987 | 0.25 | 1.0 | <5 |
QN0603X223F3950FB | 22 | 3950±1% | 3987 | 0.21 | ||
QN0603X223F4050FB | 22 | 4050±1% | 4100 | 0.21 | ||
QN0603X333F4050FB | 33 | 4050±1% | 4100 | 0.17 | ||
QN0603X473F3960FA | 47 | 3920 | 3960±1% | 0.14 | ||
QN0603X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0603X473F4150FB | 47 | 4150±1% | 4210 | 0.14 | ||
QN0603X503F4150FB | 50 | 4150±1% | 4210 | 0.13 | ||
QN0603X683F4150FB | 68 | 4150±1% | 4210 | 0.12 | ||
QN0603X104F3950FB | 100 | 3950±1% | 3987 | 0.10 | ||
QN0603X104F4100FA | 100 | 4050 | 4100±1% | 0.10 | ||
QN0603X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0603X154F4250FB | 150 | 4250±1% | 4310 | 0.08 | ||
QN0603X154F4500FB | 150 | 4500±1% | 4582 | 0.08 | ||
QN0603X224F4300FB | 220 | 4300±1% | 4343 | 0.06 | ||
QN0603X224F4500FB | 220 | 4500±1% | 4582 | 0.06 | ||
QN0603X334F3950FB | 330 | 3950±1% | 3987 | 0.05 | ||
QN0603X334F4300FB | 330 | 4300±1% | 4343 | 0.05 | ||
QN0603X474F4000FB | 470 | 4000±1% | 4045 | 0.04 | ||
QN0603X474F4500FB | 470 | 4500±1% | 4582 | 0.04 | ||
QN0603X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0603X684F4500FB | 680 | 4500±1% | 4582 | 0.03 | ||
QN0603X135F4500FB | 1300 | 4500±1% | 4582 | 0.02 |
