0402系列NTC貼(tie)片(pian)熱敏電阻介紹:
NTC熱敏電阻是一種(zhong)由錳、鈷、鎳為(wei)主多(duo)種(zhong)金屬氧化(hua)物為(wei)原料燒結而(er)成的(de)陶(tao)瓷半導體感熱晶體,對溫度(du)變化(hua)的(de)敏感度(du)極高(gao),其零功率
電(dian)阻值隨著本體溫度(du)(du)升高而(er)降低,隨著溫度(du)(du)的(de)升高電(dian)阻值呈指數關系下(xia)降,溫度(du)(du)系數高達(3~6%/℃),微小的(de)溫度(du)(du)變化會引起很大
的電(dian)阻值變化(hua)。根(gen)據(ju)熱(re)敏(min)電(dian)阻的R-T阻值溫(wen)度曲(qu)線,可以(yi)測算出每一(yi)個溫(wen)度點精確的電(dian)阻值,在電(dian)路中就可以(yi)通過電(dian)阻值來實(shi)現溫(wen)度的
數字化對應,用來進(jin)行溫度的測量和(he)控制(zhi)。
NTC熱敏電(dian)阻因(yin)為其對溫度的靈敏度高、可靠性好、互換(huan)性強、廉價、體(ti)積小(xiao)、容易加工成各(ge)種(zhong)所(suo)需(xu)的形(xing)狀和尺(chi)寸等優(you)勢廣泛地(di)應用
在(zai)家電(dian)、數碼(ma)通訊、汽車(che)、工業、醫療(liao)等(deng)(deng)領域內,其主要功能是(shi)溫(wen)度(du)檢測及控制、溫(wen)度(du)補償、抑(yi)制浪涌(yong)電(dian)流(liu)、流(liu)體流(liu)量測試等(deng)(deng)作(zuo)用。
0402系列NTC貼片熱敏電阻特點:
1) 體積小,無引線,焊接性能優良,適合(he)高密度表面貼裝;
2) 瓷體(ti)表(biao)面采用玻璃包(bao)封,耐潮濕性能好,可(ke)靠性與(yu)穩定性高;
3) 工作溫度(du)范圍(wei)廣:-40℃~+125℃;
4) 高精度的電阻(zu)值(zhi)和B值(zhi)常數;
5) 符合RoHS環保標(biao)準
0402系列NTC貼片熱敏電阻應用范圍:

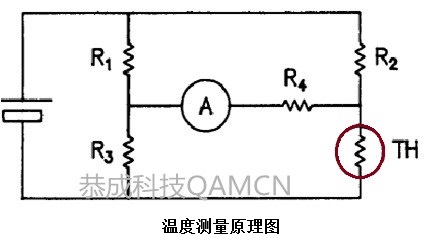

溫(wen)度(du)測量(liang):電(dian)(dian)子(zi)溫(wen)度(du)計、電(dian)(dian)子(zi)萬年歷、電(dian)(dian)子(zi)鐘溫(wen)度(du)顯(xian)示、電(dian)(dian)子(zi)禮品等;

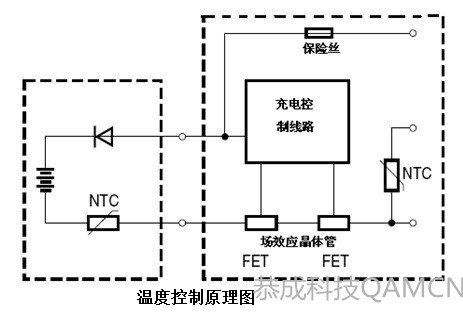

溫度控制:手機、汽(qi)車電(dian)話、筆記(ji)本電(dian)腦、智(zhi)能(neng)穿戴設(she)備等設(she)備充電(dian)電(dian)池的溫度傳感;
溫度補償(chang):移動通信設備的晶體(ti)管、IC和晶體(ti)振(zhen)蕩器(qi)的溫度補償(chang)。

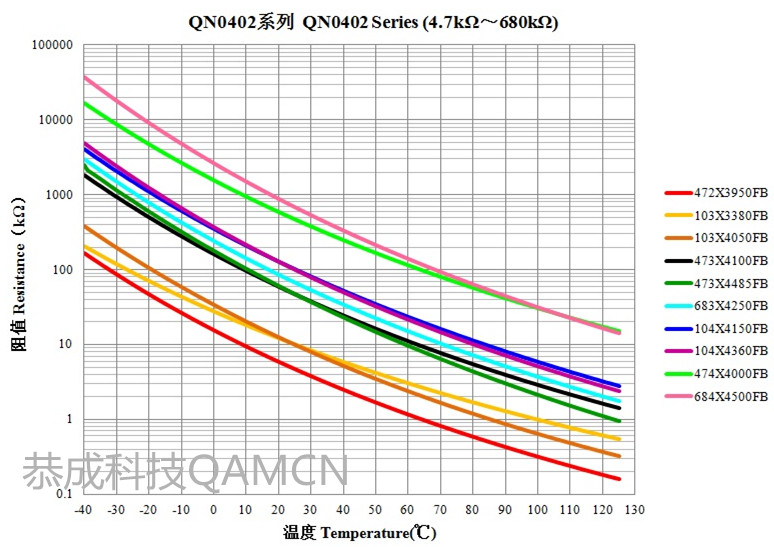

0402系列NTC貼片熱敏電阻性能參數:
型號 | 電阻(zu)值(25℃) (kΩ) | B常數(shu)(25/50℃)(K) | B常數(25/85℃)(K) | 允許工(gong)作電(dian)流(25℃)(mA) | 耗散系數(shu) (mW/℃) | 熱(re)時間常數 (s) |
QN0402X102F3450FB | 1.0 | 3450±1% | 3500 | 1.00 | 1.0 | <3 |
QN0402X152F3950FB | 1.5 | 3950±1% | 3987 | 0.81 | ||
QN0402X222F3450FB | 2.2 | 3450±1% | 3500 | 0.67 | ||
QN0402X222F3950FB | 2.2 | 3950±1% | 3987 | 0.67 | ||
QN0402X332F3450FB | 3.3 | 3450±1% | 3500 | 0.55 | ||
QN0402X332F3950FB | 3.3 | 3950±1% | 3987 | 0.55 | ||
QN0402X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0402X472F3950FB | 4.7 | 3950±1% | 3987 | 0.46 | ||
QN0402X682F3500FB | 6.8 | 3500±1% | 3545 | 0.38 | ||
QN0402X682F3950FB | 6.8 | 3950±1% | 3987 | 0.38 | ||
QN0402X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0402X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0402X153F3950FB | 15 | 3950±1% | 3987 | 0.25 | ||
QN0402X223F3950FB | 22 | 3950±1% | 3987 | 0.21 | ||
QN0402X333F4050FB | 33 | 4050±1% | 4100 | 0.17 | ||
QN0402X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0402X473F4485FB | 47 | 4485±1% | 4545 | 0.14 | ||
QN0402X493F3937FB | 49.1 | 3937±1% | 3973 | 0.13 | ||
QN0402X503F4100FA | 50 | 4050 | 4100±1% | 0.13 | ||
QN0402X683F4150FB | 68 | 4150±1% | 4210 | 0.12 | ||
QN0402X683F4485FB | 68 | 4485±1% | 4545 | 0.12 | ||
QN0402X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0402X104F4360FB | 100 | 4360±1% | 4403 | 0.10 | ||
QN0402X104F4485FB | 100 | 4485±1% | 4545 | 0.10 | ||
QN0402X154F4500FB | 150 | 4500±1% | 4582 | 0.08 | ||
QN0402X224F3950FB | 220 | 3950±1% | 3987 | 0.06 | ||
QN0402X224F4250FB | 220 | 4250±1% | 4310 | 0.06 | ||
QN0402X224F4500FB | 220 | 4500±1% | 4582 | 0.06 | ||
QN0402X334F3950FB | 330 | 3950±1% | 3987 | 0.05 | ||
QN0402X334F4500FB | 330 | 4500±1% | 4582 | 0.05 | 1.0 | <3 |
QN0402X474F4000FB | 470 | 4000±1% | 4045 | 0.04 | ||
QN0402X474F4500FB | 470 | 4500±1% | 4582 | 0.04 | ||
QN0402X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0402X684F4500FB | 680 | 4500±1% | 4582 | 0.03 |
