0201系列NTC貼片熱敏電阻介紹:
NTC熱(re)(re)敏(min)電阻是一種由錳(meng)、鈷(gu)、鎳為主(zhu)多(duo)種金屬(shu)氧(yang)化(hua)物為原料燒結而成的陶瓷半導體感熱(re)(re)晶體,對溫度(du)變(bian)化(hua)的敏(min)感度(du)極高,其零(ling)功率
電(dian)阻值(zhi)隨著本體溫(wen)度(du)升高而降(jiang)低,隨著溫(wen)度(du)的(de)升高電(dian)阻值(zhi)呈指數(shu)關系(xi)下(xia)降(jiang),溫(wen)度(du)系(xi)數(shu)高達(3~6%/℃),微小的(de)溫(wen)度(du)變化會引起很大

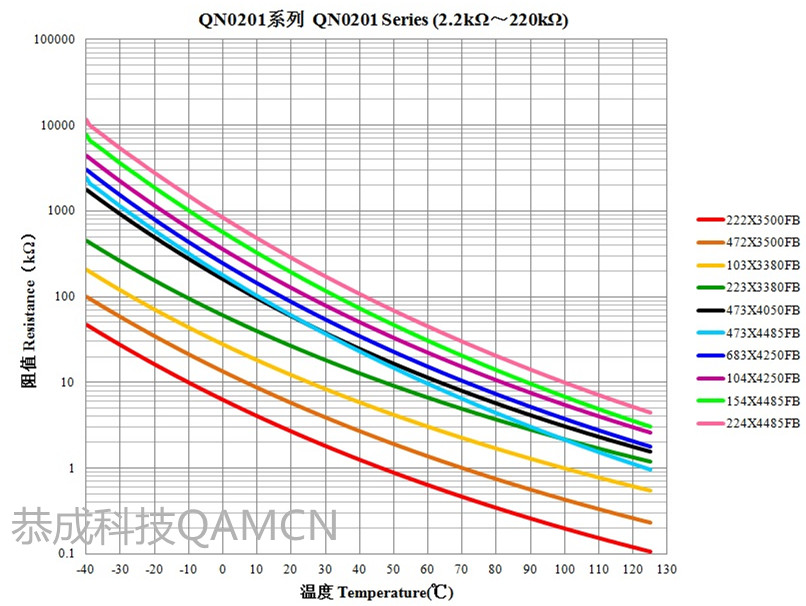

的(de)(de)電(dian)阻(zu)(zu)值(zhi)(zhi)變化。根據熱敏電(dian)阻(zu)(zu)的(de)(de)R-T阻(zu)(zu)值(zhi)(zhi)溫度(du)曲線,可(ke)以(yi)測算出每一(yi)個溫度(du)點精確的(de)(de)電(dian)阻(zu)(zu)值(zhi)(zhi),在電(dian)路中就(jiu)可(ke)以(yi)通過電(dian)阻(zu)(zu)值(zhi)(zhi)來實現溫度(du)的
數字化對應,用來進行(xing)溫度(du)的(de)測量和控制。
NTC熱敏電阻(zu)因為其對(dui)溫(wen)度的靈敏度高、可靠性好、互換性強(qiang)、廉價、體(ti)積小(xiao)、容易(yi)加工成(cheng)各(ge)種所需的形狀和尺寸等優勢廣(guang)泛地應用
在家電(dian)、數碼通訊、汽車、工業、醫療(liao)等領域內,其主(zhu)要功能是(shi)溫度檢測(ce)及(ji)控制(zhi)、溫度補償、抑制(zhi)浪(lang)涌電(dian)流(liu)、流(liu)體(ti)流(liu)量測(ce)試(shi)等作用(yong)。
0201系列NTC貼(tie)片熱敏電阻特點:
1) 體(ti)積(ji)小(xiao),無引線,焊(han)接性能優良,適合高密度表(biao)面貼裝;
2) 瓷體表面采(cai)用玻璃包封(feng),耐潮濕性能好,可靠(kao)性與穩定(ding)性高(gao);
3) 工作溫度范(fan)圍(wei)廣:-40℃~+125℃;
4) 高(gao)精度的(de)電(dian)阻值(zhi)和B值(zhi)常數;
5) 符合RoHS環(huan)保(bao)標準
0201系列NTC貼(tie)片(pian)熱敏電阻應用范圍:

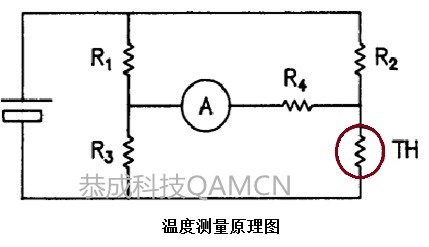

溫度測(ce)量:電(dian)子(zi)(zi)溫度計(ji)、電(dian)子(zi)(zi)萬年歷、電(dian)子(zi)(zi)鐘溫度顯示、電(dian)子(zi)(zi)禮品等;

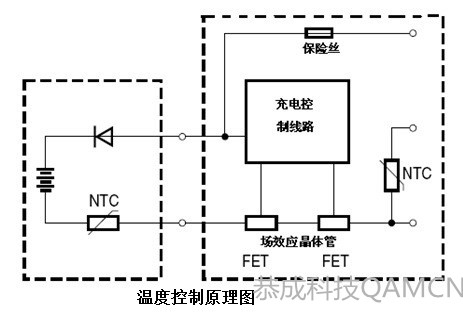

溫(wen)度控(kong)制(zhi):手機(ji)、汽車電(dian)話、筆(bi)記本電(dian)腦、智能(neng)穿戴設備(bei)等設備(bei)充電(dian)電(dian)池的溫(wen)度傳感;
溫度(du)補償(chang):移動通(tong)信設備(bei)的(de)晶體(ti)管(guan)、IC和(he)晶體(ti)振蕩器的(de)溫度(du)補償(chang)。
0201系列NTC貼片熱敏電阻性能參數:
型號(hao) | 電阻值(25℃) (kΩ) | B常數(25/50℃)(K) | B常數(shu)(25/85℃)(K) | 允許工作電(dian)流(25℃)(mA) | 耗散系數(shu) (mW/℃) | 熱時間(jian)常數 (s) |
QN0201X102F3500FB | 1.0 | 3500±1% | 3545 | 1.00 | 1.0 | <3 |
QN0201X152F3500FB | 1.5 | 3500±1% | 3545 | 0.81 | ||
QN0201X222F3500FB | 2.2 | 3500±1% | 3545 | 0.67 | ||
QN0201X332F3500FB | 3.3 | 3500±1% | 3545 | 0.55 | ||
QN0201X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0201X682F3380FB | 6.8 | 3380±1% | 3435 | 0.38 | ||
QN0201X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0201X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0201X153F3380FB | 15 | 3380±1% | 3435 | 0.25 | ||
QN0201X223F3380FB | 22 | 3380±1% | 3435 | 0.21 | ||
QN0201X333F4250FB | 33 | 4250±1% | 4310 | 0.17 | ||
QN0201X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0201X473F4485FB | 47 | 4485±1% | 4545 | 0.14 | ||
QN0201X683F4250FB | 68 | 4250±1% | 4310 | 0.12 | ||
QN0201X683F4485FB | 68 | 4485±1% | 4545 | 0.12 | ||
QN0201X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0201X104F4485FB | 100 | 4485±1% | 4545 | 0.10 | ||
QN0201X154F4485FB | 150 | 4485±1% | 4545 | 0.08 | ||
QN0201X224F4485FB | 220 | 4485±1% | 4545 | 0.06 |
