QV1210H系列貼片壓敏電(dian)阻(zu)介紹(shao):
氧化(hua)鋅壓敏電(dian)阻是一種以氧化(hua)鋅為主體(ti)(ti)、添(tian)加多(duo)種金屬氧化(hua)物為添(tian)加劑、經(jing)過空氣中高溫燒結而(er)制成的多(duo)晶半導體(ti)(ti)陶瓷元件。壓敏
電阻(zu)是一種限壓(ya)型保(bao)護(hu)器件(jian)。壓(ya)敏電阻和被(bei)保(bao)護(hu)電路元件(jian)并聯在電路中,當(dang)電路中出現雷電過電壓(ya)、靜電過電壓(ya)或(huo)瞬態(tai)操作過電壓(ya)
時,利(li)用(yong)壓敏電(dian)阻的(de)非線性特性,壓敏電(dian)阻會以納秒級時間的(de)響應(ying)速度將兩端電(dian)壓迅(xun)速下降(jiang)鉗位到一個相對固定的(de)安全電(dian)壓值(zhi),從
而避免被保護(hu)電路元件遭受過(guo)電壓的沖擊(ji)而損(sun)壞。
當施(shi)加(jia)于壓敏電(dian)阻(zu)(zu)器兩端(duan)(duan)電(dian)壓小于其壓敏電(dian)壓,壓敏電(dian)阻(zu)(zu)器相當于10MΩ以上絕緣(yuan)電(dian)阻(zu)(zu);當在(zai)壓敏電(dian)阻(zu)(zu)器兩端(duan)(duan)施(shi)加(jia)大于壓敏電(dian)壓的過(guo)
電壓時,壓敏(min)電阻器(qi)的電阻急(ji)劇下降(jiang)呈現低阻態,從(cong)而把電荷快速導(dao)走(zou),有(you)效地(di)保護了電路中的其它元器(qi)件不致過(guo)壓而損壞。
多層片(pian)式壓敏電阻是貼片(pian)封裝的壓敏電阻器,采用多層獨(du)石結(jie)構,具(ju)備寄生電感小、體積小、SMT效率高(gao)、響應(ying)時間短、工作溫度高(gao)、
保(bao)護能(neng)力強的優(you)勢。恭(gong)成科(ke)技QV****H系(xi)列貼片壓敏電(dian)阻應用于100V以內(nei)低(di)電(dian)壓電(dian)路,包括DC電(dian)源和低(di)頻信號線進行(xing)雷擊、浪(lang)涌防護,
吸(xi)收并衰減脈(mo)沖能量,可以(yi)吸(xi)收線路內部產生(sheng)的(de)操作過電壓(整流、逆變換、變壓器產生(sheng)的(de)電磁脈(mo)沖和線路浪涌)及衰減后(hou)的(de)雷電感
應過電壓,用(yong)作二(er)級防(fang)護(可(ke)代(dai)替(ti)SMAJ/SMBJ的(de)TVS),同時部分應用(yong)于(yu)手機、LCD-TV/STB/電腦等的(de)通信接口進行ESD靜電防(fang)護,替(ti)代(dai)
TVS使(shi)用。
QV1210H系(xi)列貼片壓敏電阻特點:
1) SMD小(xiao)型貼片,節省空間,方便生產;
2) 響應時間(jian)為ns級,響應速度滿(man)足各種(zhong)電(dian)路(lu)保護要求(qiu);
3) 高浪涌(yong)抑制,同體積浪涌(yong)能(neng)力遠大于TVS;
4) 高(gao)溫(wen)性能穩定,125℃不降額(e);
5) 低(di)的漏(lou)電流IL<10μA;
6) 雙向無極性保護,鉗位電壓(ya)低;
7) 優于UL94V-0可燃性等級;
8) 符合RoHS環(huan)保標(biao)準
QV1210H系列貼片壓敏電阻應用范圍:
1) 汽車電子應用:汽車的控制單元、電液(ye)制動、ABS / ESP、天窗(chuang)、車窗(chuang)控制等負載(zai)突降保(bao)護和(he)迅速啟動保(bao)護;
2) 工業儀(yi)表、控(kong)(kong)制(zhi)與測量設(she)備、安防攝(she)像(xiang)頭、電子(zi)電度表控(kong)(kong)制(zhi)板;
3) 5G通訊基站(zhan)、網(wang)通設(she)備、網(wang)絡產(chan)品接(jie)口、漏電保護器控制板;
4) 視頻(pin)(pin)和(he)音頻(pin)(pin)線(xian)I / O端口、高(gao)速數據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)(pin)天線(xian)、射頻(pin)(pin)模塊)的(de)ESD保護;
5) IEC 61000-4-5的(de)浪涌保護(hu),IEC 61000-4-4的(de)EFT保護(hu),ESD保護(hu)符合IEC 61000-4-2(4級)
QV1210H系(xi)列(lie)貼片壓敏電阻性(xing)能(neng)參(can)數:
1) 結構(gou)與尺寸;
類型(xing) | L(mm) | W(mm) | T(mm) | a(mm) |
1210 | 3.2±0.3 | 2.5±0.25 | 1.5 Max. | 0.50±0.25 |
部分 | ① | ② | ③ |
組成(cheng) | 片式壓敏電阻用 ZnO半導(dao)體(ti)陶瓷 | 內(nei)電極 (Ag 或 Ag-Pd) | 端(duan)電極 (Ag/Ni/Sn 三層) |

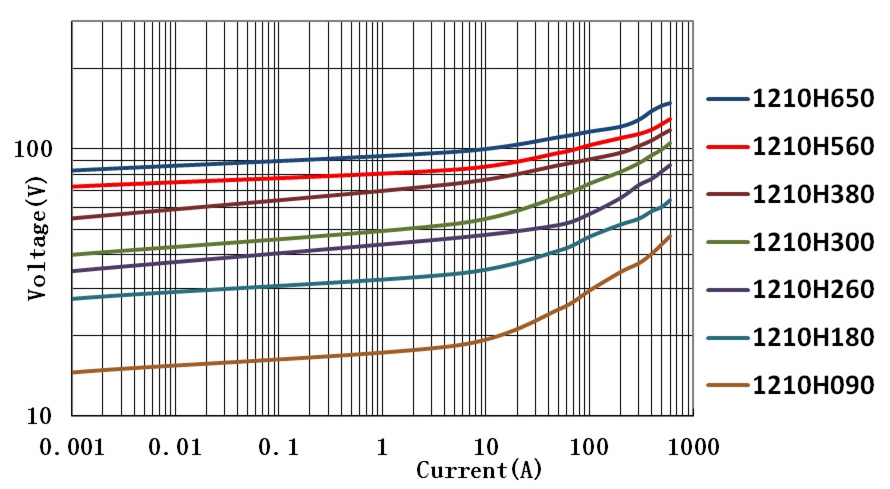

2) 電性能參(can)數(shu):
型號 Part No. | 最大工作電壓 Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大限位電壓(ya) Max. Clamping Voltage (8/20μs) | 峰值電流(liu) Peak Current (8/20μs) | 能量(liang)(liang)耐量(liang)(liang) Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV1210H090LT | 9 | 7 | 13 | ± 15% | 24 | 2.5 | 400 | 1.5 |
QV1210H120LT | 12 | 9 | 18 | ± 15% | 30 | 2.5 | 400 | 1.5 |
QV1210H140KT | 14 | 11 | 20 | ± 10% | 34 | 2.5 | 400 | 1.5 |
QV1210H180KT | 18 | 14 | 25 | ± 10% | 42 | 2.5 | 400 | 1.5 |
QV1210H220KT | 22 | 17 | 30 | ± 10% | 50 | 2.5 | 400 | 1.5 |
QV1210H260KT | 26 | 20 | 36 | ± 10% | 60 | 2.5 | 400 | 1.5 |
QV1210H300KT | 30 | 25 | 41 | ± 10% | 70 | 2.5 | 400 | 1.5 |
QV1210H330KT | 33 | 26 | 44 | ± 10% | 75 | 2.5 | 400 | 1.5 |
QV1210H380KT | 38 | 30 | 50 | ± 10% | 85 | 2.5 | 400 | 1.5 |
QV1210H420KT | 42 | 33 | 55 | ± 10% | 95 | 2.5 | 400 | 1.5 |
QV1210H450KT | 45 | 35 | 59 | ± 10% | 100 | 2.5 | 400 | 1.5 |
QV1210H480KT | 48 | 37 | 62 | ± 10% | 106 | 2.5 | 400 | 1.5 |
QV1210H560KT | 56 | 40 | 72 | ± 10% | 118 | 2.5 | 400 | 1.5 |
QV1210H600KT | 60 | 45 | 76 | ± 10% | 131 | 2.5 | 400 | 1.5 |
QV1210H650KT | 65 | 50 | 82 | ± 10% | 142 | 2.5 | 400 | 1.5 |
QV1210H750KT | 75 | 55 | 94 | ± 10% | 160 | 2.5 | 400 | 1.5 |
QV1210H850KT | 85 | 60 | 100 | ± 10% | 175 | 2.5 | 400 | 1.5 |
3) 產品包裝:
類型 | 盤規格 | 載(zai)帶(dai) | 每盤數量(pcs) |
1210 | 7" | 紙帶 | 3K |
