QV0805H系列(lie)貼片(pian)壓敏(min)電阻介紹:
氧(yang)化鋅(xin)壓敏(min)電阻是一種以(yi)氧(yang)化鋅(xin)為主體、添加多種金屬氧(yang)化物(wu)為添加劑(ji)、經過空氣中(zhong)高溫燒結(jie)而制成(cheng)的多晶半(ban)導體陶瓷元件。壓敏(min)
電阻(zu)是一種(zhong)限壓(ya)型保(bao)護(hu)器(qi)件(jian)。壓(ya)敏電(dian)(dian)阻和被保(bao)護(hu)電(dian)(dian)路元件(jian)并(bing)聯在電(dian)(dian)路中(zhong),當電(dian)(dian)路中(zhong)出現雷電(dian)(dian)過電(dian)(dian)壓(ya)、靜(jing)電(dian)(dian)過電(dian)(dian)壓(ya)或瞬態操作過電(dian)(dian)壓(ya)
時(shi),利用壓(ya)敏電(dian)(dian)阻(zu)(zu)的(de)非線性(xing)特性(xing),壓(ya)敏電(dian)(dian)阻(zu)(zu)會以納秒級(ji)時間的(de)響(xiang)應速度將兩端電(dian)(dian)壓(ya)迅速下降鉗(qian)位到一個相對固定的(de)安(an)全電(dian)(dian)壓(ya)值(zhi),從(cong)
而(er)避(bi)免被保護電(dian)路元(yuan)件(jian)遭受過電(dian)壓的沖(chong)擊而損壞。
當施加(jia)于壓(ya)(ya)敏(min)電(dian)(dian)阻(zu)(zu)器(qi)兩端電(dian)(dian)壓(ya)(ya)小于其壓(ya)(ya)敏(min)電(dian)(dian)壓(ya)(ya),壓(ya)(ya)敏(min)電(dian)(dian)阻(zu)(zu)器(qi)相當于10MΩ以上絕緣電(dian)(dian)阻(zu)(zu);當在(zai)壓(ya)(ya)敏(min)電(dian)(dian)阻(zu)(zu)器(qi)兩端施加(jia)大于壓(ya)(ya)敏(min)電(dian)(dian)壓(ya)(ya)的過
電壓(ya)時(shi),壓(ya)敏電阻(zu)(zu)(zu)器的電阻(zu)(zu)(zu)急劇下降呈現(xian)低阻(zu)(zu)(zu)態,從而把電荷快速導走(zou),有(you)效地保護了電路中的其它元器件不致過壓(ya)而損壞。
多(duo)層片式壓敏電阻是貼片封裝的壓敏電阻器,采用多(duo)層獨石(shi)結構,具備寄(ji)生電感小、體(ti)積小、SMT效率高、響應時間短(duan)、工作溫度(du)高、
保護(hu)能力強的優勢。恭成科技QV****H系列貼(tie)片(pian)壓敏電(dian)(dian)阻應用于100V以內(nei)低電(dian)(dian)壓電(dian)(dian)路,包括DC電(dian)(dian)源和低頻(pin)信(xin)號(hao)線進行雷擊、浪涌防護(hu),
吸收并衰減脈沖能量,可以吸收線(xian)路內部產生的(de)操作過電(dian)壓(ya)(整流、逆(ni)變(bian)換(huan)、變(bian)壓(ya)器產生的(de)電(dian)磁脈沖和線(xian)路浪涌)及(ji)衰減后(hou)的(de)雷電(dian)感(gan)
應(ying)過電壓,用作(zuo)二級防護(hu)(可代替SMAJ/SMBJ的TVS),同時部分應(ying)用于手機、LCD-TV/STB/電腦等(deng)的通(tong)信接口(kou)進行ESD靜(jing)電防護(hu),替代
TVS使用(yong)。
QV0805H系列貼片壓敏電阻特點:
1) SMD小型貼片,節省(sheng)空間,方便(bian)生產(chan);
2) 響應(ying)(ying)時(shi)間(jian)為ns級,響應(ying)(ying)速度滿足各種電(dian)路保護要求;
3) 高浪涌(yong)抑制,同(tong)體(ti)積浪涌(yong)能力(li)遠大于TVS;
4) 高溫性(xing)能穩定,125℃不降(jiang)額;
5) 低(di)的(de)漏電流IL<10μA;
6) 雙向無極性保(bao)護,鉗位電壓低;
7) 優(you)于UL94V-0可燃性等級;
8) 符合RoHS環保標準
QV0805H系列貼片壓敏電阻(zu)應用范圍:
1) 汽(qi)車(che)(che)電子應用:汽(qi)車(che)(che)的(de)控(kong)制(zhi)單(dan)元、電液制(zhi)動、ABS / ESP、天窗、車(che)(che)窗控(kong)制(zhi)等負載(zai)突降保護(hu)(hu)和迅(xun)速啟動保護(hu)(hu);
2) 工業(ye)儀表(biao)、控(kong)制與(yu)測量設備、安防攝像頭、電子電度表(biao)控(kong)制板;
3) 5G通訊基(ji)站、網(wang)通設(she)備(bei)、網(wang)絡產品接口、漏(lou)電保護器控制板;
4) 視頻(pin)和音(yin)頻(pin)線I / O端(duan)口、高(gao)速數據線(如HDMI、USB 3.0、IEEE 1394接口、射(she)頻(pin)天線、射(she)頻(pin)模(mo)塊)的(de)ESD保(bao)護;
5) IEC 61000-4-5的(de)浪涌保(bao)護(hu),IEC 61000-4-4的(de)EFT保(bao)護(hu),ESD保(bao)護(hu)符合IEC 61000-4-2(4級)
QV0805H系列貼片(pian)壓敏電阻性(xing)能(neng)參(can)數:

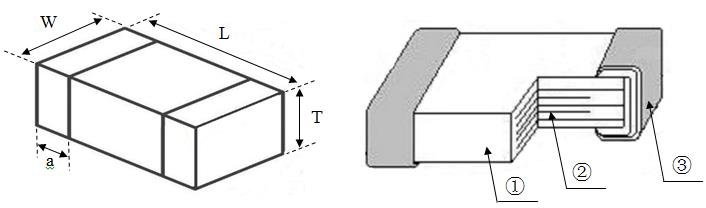

1) 結(jie)構與尺寸(cun);
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
0806 | 2.0±0.2 | 1.25±0.2 | 0.85±0.2 | 0.50±0.25 |
部分 | ① | ② | ③ |
組成 | 片式壓敏(min)電阻(zu)用 ZnO半導體陶瓷(ci) | 內電(dian)極 (Ag 或(huo) Ag-Pd) | 端電極 (Ag/Ni/Sn 三層) |
2) 電(dian)性能參(can)數:
型號 Part No. | 最大工作電壓 Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大限(xian)位 電壓(ya)Max. Clamping Voltage (8/20μs 1A) | 峰值電流 Peak Current (8/20μs) | 能(neng)量耐量 Energy (10/1000μs) | 參考電(dian)容Typical Capacitance @1MHz | ||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ip(A) | WT (J) | Cp(pF) | |
QV0805H080LT | 8 | 6 | 13 | ± 15% | 26 | 100 | 0.3 | 560 |
QV0805H120LT | 12 | 9 | 18 | ± 15% | 30 | 100 | 0.3 | 360 |
QV0805H140LT | 14 | 11 | 20 | ± 15% | 34 | 100 | 0.3 | 350 |
QV0805H180KT | 18 | 14 | 25 | ± 10% | 42 | 100 | 0.3 | 280 |
QV0805H220KT | 22 | 17 | 30 | ± 10% | 50 | 100 | 0.3 | 240 |
QV0805H260KT | 26 | 20 | 36 | ± 10% | 60 | 100 | 0.3 | 210 |
QV0805H300KT | 30 | 25 | 41 | ± 10% | 70 | 100 | 0.3 | 190 |
QV0805H330KT | 33 | 26 | 44 | ± 10% | 75 | 100 | 0.3 | 180 |
QV0805H380KT | 38 | 30 | 50 | ± 10% | 85 | 100 | 0.3 | 150 |
QV0805H450KT | 45 | 35 | 59 | ± 10% | 100 | 100 | 0.3 | 130 |
3) 產品包裝:
類型 | 盤規格 | 載(zai)帶 | 每盤數量(liang)(pcs) |
0805 | 7" | 紙帶 | 4K |
