QV1812H系列(lie)貼片壓敏電阻介紹:
氧化(hua)鋅(xin)壓敏(min)電阻(zu)是一(yi)種以氧化(hua)鋅(xin)為主體、添加(jia)多種金屬氧化(hua)物為添加(jia)劑、經過空氣中高溫燒結(jie)而制成的多晶(jing)半導體陶瓷元件。壓敏(min)
電阻是一種限壓(ya)型(xing)保(bao)護器件。壓(ya)敏電(dian)阻和被保(bao)護電(dian)路(lu)元件并聯在電(dian)路(lu)中,當電(dian)路(lu)中出現雷電(dian)過電(dian)壓(ya)、靜電(dian)過電(dian)壓(ya)或瞬態操(cao)作過電(dian)壓(ya)
時,利(li)用(yong)壓敏電阻的(de)非線性特性,壓敏電阻會以納秒級(ji)時間的(de)響應速度將兩端電壓迅速下降鉗位(wei)到一(yi)個相對固定的(de)安全電壓值,從
而避免被保護電(dian)路元件遭(zao)受(shou)過電(dian)壓的沖(chong)擊而損壞(huai)。
當(dang)施加于壓(ya)(ya)(ya)敏(min)(min)電阻(zu)器(qi)兩端(duan)電壓(ya)(ya)(ya)小于其壓(ya)(ya)(ya)敏(min)(min)電壓(ya)(ya)(ya),壓(ya)(ya)(ya)敏(min)(min)電阻(zu)器(qi)相(xiang)當(dang)于10MΩ以上絕緣電阻(zu);當(dang)在壓(ya)(ya)(ya)敏(min)(min)電阻(zu)器(qi)兩端(duan)施加大于壓(ya)(ya)(ya)敏(min)(min)電壓(ya)(ya)(ya)的過
電壓(ya)時,壓(ya)敏電(dian)阻(zu)器(qi)的電(dian)阻(zu)急劇下降(jiang)呈現低(di)阻(zu)態(tai),從(cong)而(er)把電(dian)荷快速導走,有效地保護了電(dian)路中(zhong)的其它(ta)元(yuan)器(qi)件(jian)不致過(guo)壓(ya)而(er)損壞。
多層(ceng)片(pian)式壓(ya)敏電(dian)(dian)阻是貼(tie)片(pian)封裝(zhuang)的壓(ya)敏電(dian)(dian)阻器,采用多層(ceng)獨(du)石結構,具備寄生電(dian)(dian)感小、體積小、SMT效率高、響應(ying)時間(jian)短、工(gong)作溫度高、
保(bao)護能(neng)力強的優勢。恭(gong)成科技QV****H系列(lie)貼片壓敏電(dian)阻應(ying)用于100V以內(nei)低(di)電(dian)壓電(dian)路(lu),包括DC電(dian)源和低(di)頻信(xin)號線進行雷擊、浪(lang)涌防護,
吸收(shou)并衰減脈沖能(neng)量,可以吸收(shou)線(xian)路內部(bu)產生(sheng)的(de)操作過(guo)電壓(整流(liu)、逆變換、變壓器產生(sheng)的(de)電磁脈沖和線(xian)路浪涌)及衰減后(hou)的(de)雷電感
應(ying)過電壓,用作二級防護(可代替SMAJ/SMBJ的TVS),同時部分應(ying)用于手機、LCD-TV/STB/電腦(nao)等(deng)的通(tong)信接口進行ESD靜電防護,替代
TVS使用(yong)。
QV1812H系(xi)列(lie)貼片壓(ya)敏(min)電阻(zu)特(te)點(dian):
1) SMD小型貼片,節省空間(jian),方便生產;
2) 響(xiang)(xiang)應時間為(wei)ns級,響(xiang)(xiang)應速度滿足各(ge)種電路保(bao)護要求(qiu);
3) 高浪涌抑制,同(tong)體積浪涌能力遠(yuan)大于TVS;
4) 高溫性能(neng)穩(wen)定,125℃不降額;
5) 低的漏(lou)電流IL<10μA;
6) 雙向無極性保(bao)護,鉗位電壓低;
7) 優于UL94V-0可燃性等級;
8) 符合RoHS環保標準
QV1812H系列貼片壓(ya)敏(min)電阻應用范(fan)圍:
1) 汽(qi)車電(dian)子應(ying)用:汽(qi)車的控制單元(yuan)、電(dian)液制動(dong)、ABS / ESP、天窗(chuang)、車窗(chuang)控制等負載突(tu)降保護和迅速啟動(dong)保護;
2) 工(gong)業(ye)儀表(biao)、控(kong)制與測(ce)量設備、安(an)防攝像頭、電(dian)子電(dian)度表(biao)控(kong)制板;
3) 5G通訊基站(zhan)、網通設備、網絡產(chan)品(pin)接口、漏電保護(hu)器控制板;
4) 視頻(pin)和(he)音頻(pin)線(xian)I / O端口、高速(su)數據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)天(tian)線(xian)、射頻(pin)模(mo)塊)的ESD保護;
5) IEC 61000-4-5的浪涌保護,IEC 61000-4-4的EFT保護,ESD保護符合IEC 61000-4-2(4級(ji))
QV1812H系列(lie)貼(tie)片壓敏電阻性能參數(shu):
1) 結構與尺寸;
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
1812 | 4.5±0.4 | 3.2±0.3 | 2.0 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組成(cheng) | 片式壓敏電阻用 ZnO半導體陶瓷 | 內電極 (Ag 或 Ag-Pd) | 端電極(ji) (Ag/Ni/Sn 三層) |

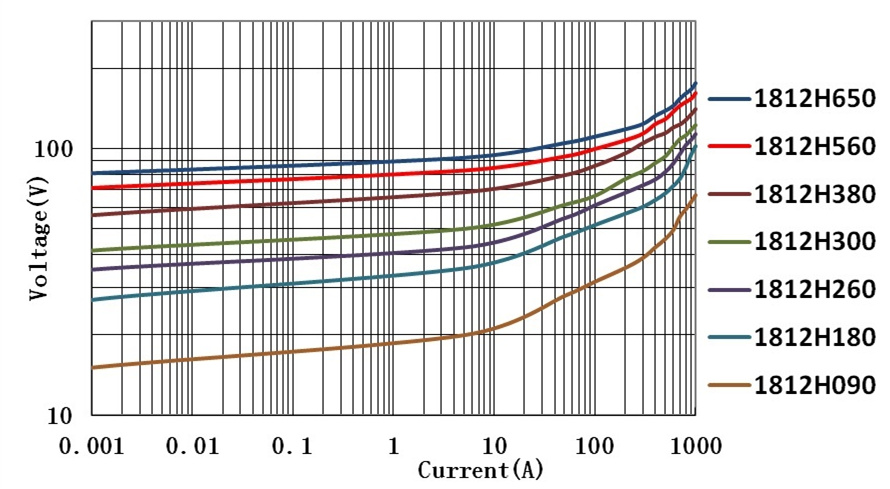

2) 電性能參數:
型號 Part No. | 最大工作(zuo)電壓(ya) Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大限位電壓 Max. Clamping Voltage (8/20μs) | 峰(feng)值電(dian)流(liu) Peak Current (8/20μs) | 能量(liang)耐量(liang) Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV1812H090LT | 9 | 7 | 13 | ± 15% | 24 | 5.0 | 800 | 2.5 |
QV1812H120LT | 12 | 9 | 18 | ± 15% | 30 | 5.0 | 800 | 2.5 |
QV1812H140KT | 14 | 11 | 20 | ± 10% | 34 | 5.0 | 800 | 2.5 |
QV1812H180KT | 18 | 14 | 25 | ± 10% | 42 | 5.0 | 800 | 3.0 |
QV1812H220KT | 22 | 17 | 30 | ± 10% | 50 | 5.0 | 800 | 3.0 |
QV1812H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 800 | 3.0 |
QV1812H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 800 | 3.5 |
QV1812H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 800 | 3.5 |
QV1812H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 800 | 3.5 |
QV1812H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 800 | 3.5 |
QV1812H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 800 | 3.5 |
QV1812H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 800 | 3.5 |
QV1812H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 800 | 3.5 |
QV1812H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 800 | 3.5 |
QV1812H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 800 | 3.5 |
QV1812H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 800 | 3.5 |
QV1812H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 800 | 3.5 |
3) 產品包裝:
類型 | 盤規格(ge) | 載帶 | 每盤(pan)數量(pcs) |
1812 | 7" | 塑(su)載帶 | 1K |
