QV2220H系列(lie)貼片壓敏電阻介紹(shao):
氧化鋅壓敏電(dian)阻是一(yi)種(zhong)(zhong)以氧化鋅為主體、添加多種(zhong)(zhong)金屬氧化物為添加劑(ji)、經過空氣中高溫燒結而制(zhi)成的多晶半導體陶瓷元件。壓敏
電阻是(shi)一種限壓(ya)(ya)型保護(hu)器件。壓(ya)(ya)敏電阻和(he)被保護(hu)電路元件并(bing)聯在電路中,當(dang)電路中出現雷電過電壓(ya)(ya)、靜電過電壓(ya)(ya)或(huo)瞬(shun)態操作過電壓(ya)(ya)
時(shi),利用壓(ya)敏電(dian)(dian)阻(zu)的非線(xian)性特性,壓(ya)敏電(dian)(dian)阻(zu)會以納秒級時間的響應速度將兩端電(dian)(dian)壓(ya)迅(xun)速下(xia)降鉗位到一(yi)個相對固定的安全(quan)電(dian)(dian)壓(ya)值,從
而避(bi)免被保護電(dian)(dian)路元件遭(zao)受過電(dian)(dian)壓的沖擊而損壞(huai)。
當施加(jia)于壓(ya)(ya)敏(min)電阻(zu)器(qi)兩(liang)端(duan)電壓(ya)(ya)小于其壓(ya)(ya)敏(min)電壓(ya)(ya),壓(ya)(ya)敏(min)電阻(zu)器(qi)相當于10MΩ以上絕緣電阻(zu);當在壓(ya)(ya)敏(min)電阻(zu)器(qi)兩(liang)端(duan)施加(jia)大于壓(ya)(ya)敏(min)電壓(ya)(ya)的過
電壓時,壓敏電(dian)(dian)阻器(qi)的電(dian)(dian)阻急(ji)劇下降呈現(xian)低阻態,從而把電(dian)(dian)荷快(kuai)速導(dao)走,有(you)效地保(bao)護了(le)電(dian)(dian)路(lu)中的其它元器(qi)件不致過(guo)壓而損壞。
多層片式壓敏電阻是貼片封(feng)裝的(de)壓敏電阻器,采(cai)用多層獨石結構,具(ju)備寄生電感小、體積(ji)小、SMT效率高、響(xiang)應時間短、工作溫度高、
保(bao)護能力(li)強的優勢(shi)。恭成科技(ji)QV****H系(xi)列貼片壓敏電(dian)阻應用于(yu)100V以內(nei)低電(dian)壓電(dian)路,包括(kuo)DC電(dian)源和低頻(pin)信號線進行雷擊、浪涌(yong)防護,
吸收并衰(shuai)減脈(mo)沖(chong)能量(liang),可以吸收線(xian)路(lu)內部(bu)產生(sheng)的(de)(de)操作過電壓(整流、逆變換(huan)、變壓器產生(sheng)的(de)(de)電磁脈(mo)沖(chong)和(he)線(xian)路(lu)浪(lang)涌)及衰(shuai)減后的(de)(de)雷電感
應過電壓,用(yong)作二級防(fang)護(hu)(hu)(可代(dai)(dai)替SMAJ/SMBJ的(de)TVS),同(tong)時部(bu)分應用(yong)于手機、LCD-TV/STB/電腦等的(de)通信接(jie)口進(jin)行ESD靜電防(fang)護(hu)(hu),替代(dai)(dai)
TVS使用。
QV2220H系列貼片壓(ya)敏電阻特點:
1) SMD小型貼(tie)片,節省空間,方便生產;
2) 響(xiang)應(ying)時間為ns級,響(xiang)應(ying)速度(du)滿足(zu)各種電路保護要(yao)求;
3) 高(gao)浪(lang)涌(yong)抑制,同(tong)體積(ji)浪(lang)涌(yong)能力遠(yuan)大于TVS;
4) 高(gao)溫性能穩定,125℃不降額(e);
5) 低的(de)漏電流IL<10μA;
6) 雙(shuang)向無(wu)極性保(bao)護,鉗位電(dian)壓低;
7) 優(you)于(yu)UL94V-0可燃性(xing)等級;
8) 符合RoHS環保標準(zhun)
QV2220H系列貼片壓敏電阻應(ying)用范圍:
1) 汽(qi)(qi)車電(dian)子應用:汽(qi)(qi)車的控制單元、電(dian)液制動、ABS / ESP、天窗、車窗控制等負載突降保護(hu)和迅(xun)速啟動保護(hu);
2) 工業(ye)儀表(biao)、控(kong)制與測量(liang)設(she)備、安防攝像(xiang)頭(tou)、電子電度(du)表(biao)控(kong)制板(ban);
3) 5G通(tong)訊基(ji)站、網通(tong)設備、網絡產品(pin)接口、漏電保(bao)護器控制板;
4) 視頻(pin)和音頻(pin)線(xian)I / O端口、高(gao)速數據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射(she)頻(pin)天(tian)線(xian)、射(she)頻(pin)模塊)的ESD保(bao)護(hu);
5) IEC 61000-4-5的浪涌保(bao)護(hu),IEC 61000-4-4的EFT保(bao)護(hu),ESD保(bao)護(hu)符合IEC 61000-4-2(4級)
QV2220H系列貼片壓敏電(dian)阻性能參(can)數:
1) 結構與尺寸;
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
2220 | 5.7±0.4 | 5.0±0.4 | 2.5 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組成 | 片式(shi)壓敏電阻用 ZnO半導體陶瓷 | 內電極(ji) (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三(san)層) |

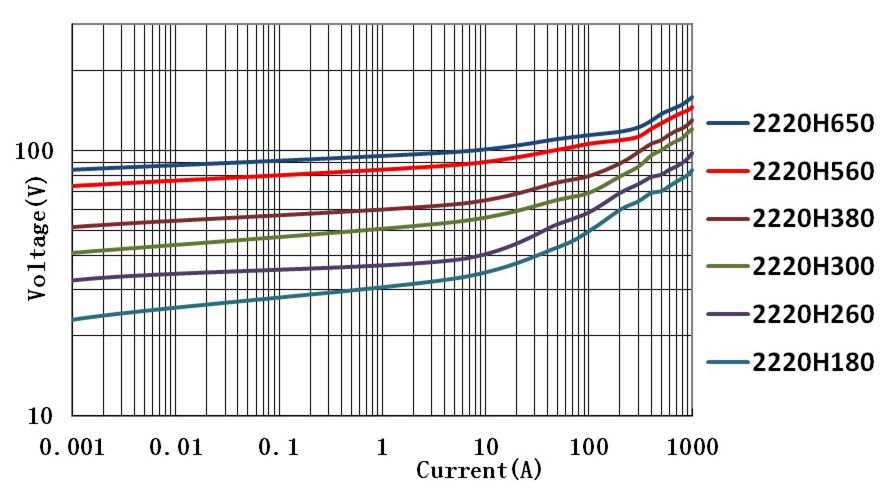

2) 電(dian)性(xing)能參數:
型(xing)號 Part No. | 最大工作電(dian)壓 Max. Working Voltage | 壓(ya)敏(min)電壓(ya) Varistor Voltage @1mA DC | 最大限位電壓 Max. Clamping Voltage (8/20μs) | 峰值電(dian)流(liu) Peak Current (8/20μs) | 能量耐量 Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV2220H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 1200 | 5.0 |
QV2220H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 1200 | 5.0 |
QV2220H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 1200 | 5.0 |
QV2220H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 1200 | 5.0 |
QV2220H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 1200 | 5.0 |
QV2220H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 1200 | 5.0 |
QV2220H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 1200 | 5.0 |
QV2220H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 1200 | 5.0 |
QV2220H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 1200 | 5.0 |
QV2220H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 1200 | 5.0 |
QV2220H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 1200 | 5.0 |
QV2220H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 1200 | 5.0 |
3) 產品包(bao)裝:
類(lei)型(xing) | 盤規格 | 載帶(dai) | 每盤數(shu)量(liang)(pcs) |
2220 | 7" | 塑載(zai)帶 | 1K |
