QV1206P431KT201貼片(pian)壓敏(min)電阻介(jie)紹:
多層片式壓敏電(dian)阻(zu)是貼片封(feng)裝的(de)壓敏電(dian)阻(zu)器,采用多層獨石結構和半導體陶瓷工藝制(zhi)作,具(ju)備寄生電(dian)感小、體積小、SMT效率高、響
應時間(jian)短(duan)、工作溫度(du)高、保(bao)護能力強的優勢。應(ying)用于LED高(gao)壓線性(xing)驅(qu)動方案的電源保護,對LED照明中電網浪涌、短路或(huo)過(guo)載(zai)等引起
的瞬態(tai)過(guo)電流以及(ji)電網電壓波(bo)動、感(gan)性負載開(kai)關導致等產(chan)生的瞬態(tai)過(guo)電壓進(jin)行抑制,包括(kuo) IEC61000-4-2、IEC61000-4-5 規定(ding)的和
其他用(yong)于電磁(ci)兼容性(EMC)標準的(de)瞬(shun)態事(shi)件。

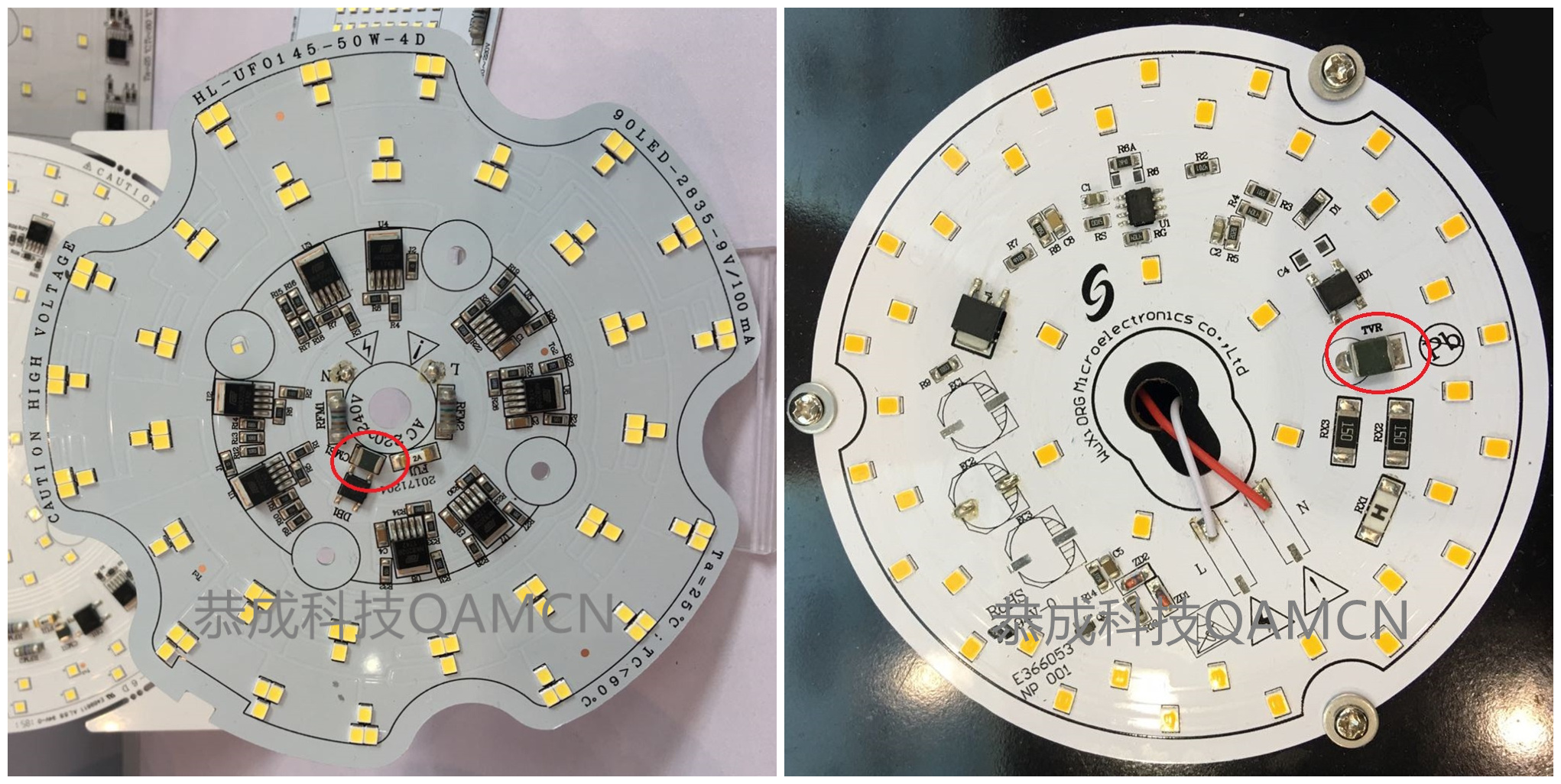

目前(qian)LED行業對(dui)于體積較小的各種(zhong)燈絲燈、球泡燈、平板燈等,都開始采用光(guang)電(dian)一(yi)體化高壓線性方案,電(dian)子元件和燈珠(zhu)同時(shi)集成在
鋁(lv)基板上,意味(wei)著必須全部元(yuan)件貼(tie)片(pian)化,因(yin)此作為保護器(qi)件的(de)(de)壓敏電(dian)阻也必須隨之采用貼(tie)片(pian)式元(yuan)件。恭成科技原廠(chang)批(pi)量生產的(de)(de)適用
于LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻(zu),配合保險絲、電阻(zu)、橋堆之后(hou)可以滿(man)足1KV以上的組合波測試(shi),足夠(gou)滿(man)足LED防護需求。
QV1206P431KT201貼(tie)片壓敏(min)電阻特點(dian):
1) SMD小型(xing)貼片,節省空間,方便生產;

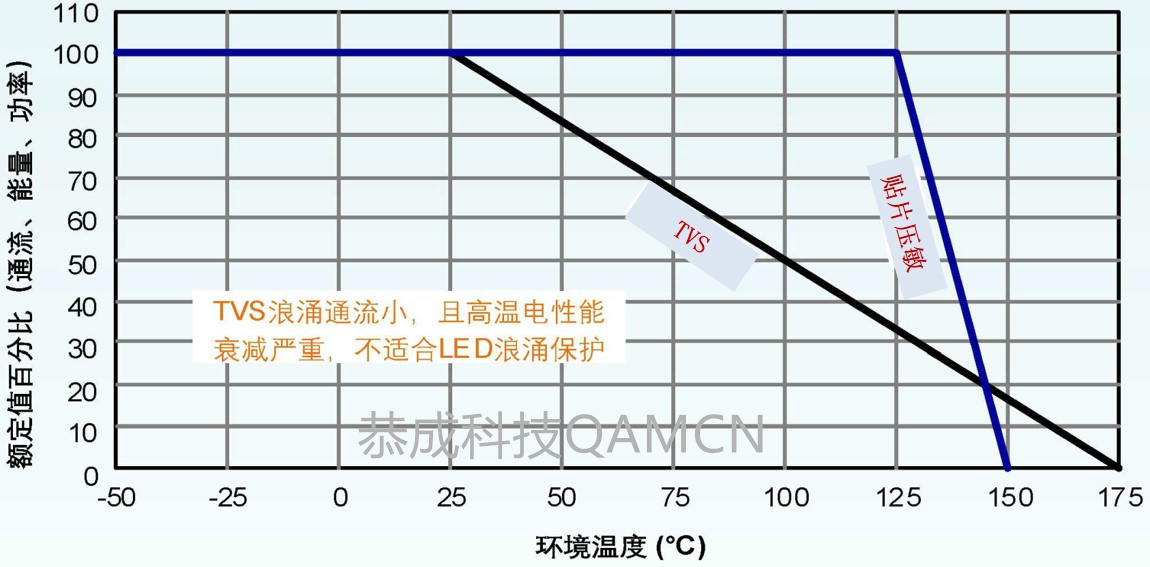

2) 高浪(lang)涌抑制,同體積浪(lang)涌能(neng)力遠大于TVS;
3) 高溫性能穩(wen)定(ding),125℃不降(jiang)額;
4) 低的漏電流IL<10μA;
5) 雙(shuang)向無極性保(bao)護(hu),鉗(qian)位電壓低;
6) 優于UL94V-0可燃性等級;
7) 符合RoHS環保標準
QV1206P431KT201貼(tie)片(pian)壓敏電阻應(ying)用范圍(wei):
1) 用(yong)于(yu)電(dian)源、網通及網絡(luo)接(jie)口;
2) 線性驅(qu)動LED照明的雷(lei)電浪涌保護;
3) 能夠(gou)替代傳(chuan)統引線式插(cha)件(jian)壓敏(min)電阻;
QV1206P431KT201貼片壓敏電(dian)阻性能參數:
1) 結(jie)構與尺寸;
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
1206 | 3.2±0.3 | 1.6±0.3 | 1.6±0.3 | 0.50±0.30 |
部分 | ① | ② | ③ |
組成 | 片式壓(ya)敏電(dian)阻用 ZnO半導(dao)體陶瓷(ci) | 內電極(ji) (Ag 或(huo) Ag-Pd) | 端(duan)電(dian)極 (Ag/Ni/Sn 三(san)層) |
2) 電性能(neng)參數:
型(xing)號 | 工作電壓(ya)(V) | 壓敏電壓 (V) | 限(xian)位電壓 (8/20μs) | 峰值電流(liu) (8/20μs) | 工作溫度范(fan)圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV1206P431KT201 | 275 | 350 | 430±10% | 705 | 1 | 200 | -40~+125℃ |
3) 產品包(bao)裝:
類型 | 盤(pan)規(gui)格 | 載(zai)帶(dai) | 每盤數量(liang)(pcs) |
1206 | 7" | 塑載(zai)帶 | 2K |
