QV0201~0603E系列ESD靜電防(fang)護(hu)貼片(pian)壓(ya)敏電阻介(jie)紹:
氧(yang)化鋅(xin)壓(ya)敏電阻是一種以氧(yang)化鋅(xin)為主體、添加(jia)多(duo)種金(jin)屬氧(yang)化物為添加(jia)劑、經(jing)過空氣(qi)中高溫燒結(jie)而(er)制成的多(duo)晶半導體陶(tao)瓷(ci)元件。壓(ya)敏
電阻是一種限壓型保護(hu)器件(jian)。壓敏電(dian)(dian)阻(zu)和被保護(hu)電(dian)(dian)路元件(jian)并(bing)聯在電(dian)(dian)路中(zhong),當(dang)電(dian)(dian)路中(zhong)出現雷(lei)電(dian)(dian)過(guo)(guo)電(dian)(dian)壓、靜電(dian)(dian)過(guo)(guo)電(dian)(dian)壓或瞬態操作過(guo)(guo)電(dian)(dian)壓
時,利用壓(ya)敏電阻(zu)的(de)非(fei)線(xian)性(xing)特性(xing),壓(ya)敏電阻(zu)會以納(na)秒(miao)級時(shi)間的(de)響應速度(du)將(jiang)兩(liang)端電壓(ya)迅速下降鉗(qian)位到一個(ge)相對固定(ding)的(de)安全電壓(ya)值,從
而避免被保(bao)護電路(lu)元件遭(zao)受(shou)過電壓的沖擊而損壞。

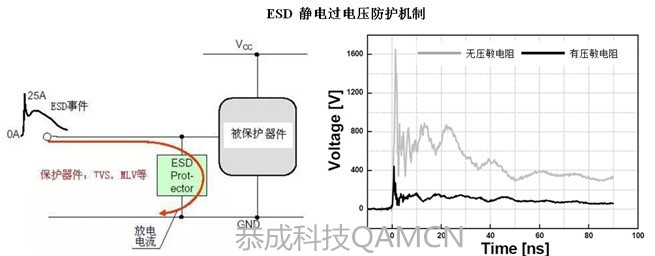

當施(shi)加于(yu)壓敏(min)(min)(min)電(dian)(dian)阻(zu)器(qi)(qi)兩端(duan)電(dian)(dian)壓小于(yu)其壓敏(min)(min)(min)電(dian)(dian)壓,壓敏(min)(min)(min)電(dian)(dian)阻(zu)器(qi)(qi)相(xiang)當于(yu)10MΩ以(yi)上(shang)絕緣(yuan)電(dian)(dian)阻(zu);當在壓敏(min)(min)(min)電(dian)(dian)阻(zu)器(qi)(qi)兩端(duan)施(shi)加大于(yu)壓敏(min)(min)(min)電(dian)(dian)壓的過
電壓時,壓敏電阻(zu)器(qi)的電阻(zu)急劇下降呈現(xian)低阻(zu)態(tai),從而把電荷快速(su)導(dao)走(zou),有效地保護了電路(lu)中的其它元器(qi)件不致過壓而損壞。
QV0201~0603E系列ESD靜電防護貼(tie)片壓敏(min)電阻(zu)特點:
1) SMD小型貼片(pian),節省(sheng)空間,方便生產(chan);
2) 響(xiang)應時間為ns級,響(xiang)應速度滿足各種電(dian)路保護要求(qiu);
3) 雙向無極性保護,鉗(qian)位電(dian)壓低;
4) 優(you)秀的可焊(han)性(Ni,Sn鍍層);
5) 符合RoHS環保標準;
QV0201~0603E系列ESD靜(jing)電防護貼片壓(ya)敏電(dian)阻(zu)應用范圍(wei):
1) IC和(he)晶體(ti)(ti)管的瞬態電壓保護,用于移動通信、計算機/ EDP、LCD模(mo)塊、手持/便攜式設備(bei)、PDA等;
2) 視(shi)頻(pin)和(he)音頻(pin)線I / O端口、高速數據線(如HDMI、USB 3.0、IEEE 1394接(jie)口、射(she)頻(pin)天線、射(she)頻(pin)模塊)的ESD保護;
3) ESD保護符(fu)合IEC 61000-4-2(4級)
QV0201~0603E系列ESD靜電防護貼片(pian)壓敏電阻產品(pin)參數:
類別(bie) | 尺寸 L×W×T(mm) | 最大工作電(dian)壓 VDC(V) | 電容量(liang) Cp(pF) | 最大浪涌電流 @8/20μs(A) |
QV0201*E | 0.60×0.30×0.30 | 5.5~9 | 0.1~80 | 1~10 |
QV0402*E | 1.00×0.50×0.50 | 5.5~30 | 0.1~230 | 1~20 |
QV0603*E | 1.60×0.80×0.80 | 5.5~30 | 0.1~820 | 1~30 |
